您的位置: 首頁 > 產品中心 > 鋼絲繩電動葫蘆 > HC電動葫蘆
HC電動葫蘆
外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方. 磅磁…

HC電動葫蘆

產品介紹

      外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方.

      磅磁剎車:新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r間剎車,保證吊重時剎車確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全. .

      鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水、海水、化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360*旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。

      變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。

      逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。

按鈕開關:使用防水按鈕開關。

產品參數

HC、HM型系列電動葫蘆技術性能和外形尺寸參數(16T-80T)
型號 HC型           HM型
起重量 16T 20T
起升高度 9 12 16 18 20 24 30 35 40 45 48 9 12 16 18 20 24
起升速度 米/分 3.5(3.5/0.35) (3.5/0.3) (4/0.4)
運行速度 米/分 20 20
鋼絲繩 繩直徑 毫米 17.5 20
絲直徑 毫米 0.7 0.9
結構形式 6×37+1 6×37+1
工字梁軌道型號(GB76-88) 50a-63c 50a-63c
環形軌道最小半徑 3 3.5 4.6 3 3.5 4.6
起升電動機 型號 ZDX62-6(ZD52-4) ZDX62-6(ZD52-4)
容量 千瓦 13 13/1.5 18.5 18.5/3.0
轉速 轉/分 920(1400) 920(1400)
相數   3 3
電壓 380 380
電流 安培 40 40
頻率 周/秒 50 50
運行電動機 型號 ZDY22-4(ZDY21-4) ZDY21-4
容量 千瓦 0.8×2 0.8×4
轉速 轉/分 1380 1380
相數   3 3
電壓 380 380
電流 安培 2.4×2 2.4×2
頻率 周/秒 50 50
工作類型及機構級別 中級M3 輕級M6

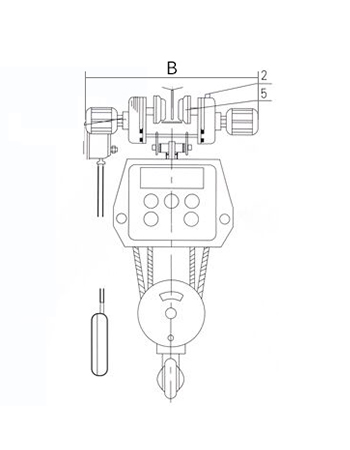

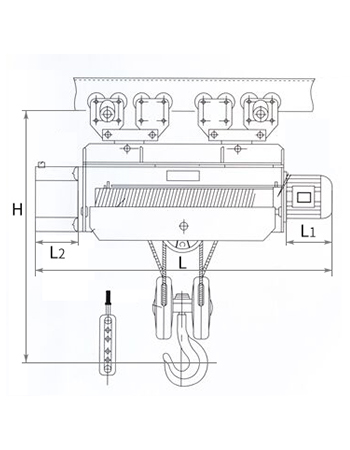

基本尺寸±2% H 毫米 1650 3385
L1 470 470
L2 396.5 396.5
L C 1685 1794 1938 2010 2083 2227 2444 2625 2800 2986 3094 1920 2038 2280 2368 2500 2720
M 1700 1809 1953 2025 2098 2242 2459 2640 2815 3001 3109 1935 2053 2295 2383 2515 2735
m 895 1004 1148 1120 1293 1437 1654 1835 2010 2116 2304 1130 1248 1490 1578 1710 1930
n 400 400
h 435 435
φ 37 37
B 1058 1058
E 2265 2265
F 637 860
總量     ±15% C 公斤 1985 2150 2200 2320 2400 2510 2550 2650 2850 3030 3160 2450 2950 3156 3356 3500 3750
M 2185 2350 2400 2500 2600 2720 2850 2930 3050 3210 3330 2750 3250 3456 3656 3800 4050
C固 1635 1760 1890 2030 2100 2230 2420 2540 2650 2410 2930 1950 2450 2656 2856 3000 3250
M固 1835 1960 2090 2230 2340 2430 2600 2700 2850 2910 3000 2250 2750 2956 3156 3300 3550

HC、HM型系列電動葫蘆技術性能和外形尺寸參數(16T-80T)
型號 HC型           HM型
起重量 25T 32T 50T 80T
起升高度 9 12 16 18 20 24 9 12 16 18 20 24 9 12 16 18 20 24 9 12 16 18 20 24
起升速度 米/分 2.4/0.24 (3/0.3) 2.4/0.24 (3/0.3) 2.4/0.24 2.4/0.24
運行速度 米/分 20
鋼絲繩 繩直徑 毫米 20 26 26 26
絲直徑 毫米 0.9 1.7 1.7 1.7
結構形式 6×37+1 6×19+1 6×19+1 6×19+1
工字梁軌道型號(GB76-88) 50a-63c 50a-63c
環形軌道最小半徑 3 3.5 4.6
起升電動機 型號 ZDX62-6(ZD52-4) ZDX62-6 ZDX62-6 ZDX62-6
容量 千瓦 18.5 18.5/3.0 18.5 18.5/3.0 18.5 18.5/3.0 18.5 18.5/2.0
轉速 轉/分 920(1400) 920 920 920
相數   3 3 3 3
電壓 380 380 380 380
電流 安培 40 40 40 40
頻率 周/秒 50 50 50 50
運行電動機 型號 ZDY21-4 ZDY21-4
容量 千瓦 0.8×4 1.5×4
轉速 轉/分 1380 1380
相數   3 3
電壓 380 380
電流 安培 2.4×2 2.4×2
頻率 周/秒 50 50
工作類型及機構級別 輕級M6 輕級M3 輕級M3 輕級M3
基本尺寸±2% H 毫米 3385
L1 470 470 470 470
L2 396.5 396.5 396.5 396.5
L C 2060 2280 2412 2566 2830 3116 2048 2264 2553 2697 2842 3131 2300 2571 2932 3113 3293 3654 2300 2571 2932 3113 3293 3654
M 2075 2295 2427 2581 2845 3131 2063 2279 2568 2712 2857 3146 2315 2586 2947 3128 3308 3669 2315 2586 2947 3128 3308 3669
m 1270 1490 1622 1776 2040 2326 1258 1474 1763 1907 2050 2341 1510 1781 2142 2323 2503 2864 1510 1781 2142 2323 2503 2864
n 400 400 400 400
h 435 435 435 435
φ 37 50 50 50
B 1058
E 2265 2265 2265 2265
F 980 860 980 980
總量     ±15% C 公斤 2600 2800 3000 3300 3500 3900 3200 3406 3712 3918 4124 4330
M 2900 3100 3300 3600 3800 4200 3500 3706 4012 4218 4421 4630
C固 2100 2300 2500 2800 3000 3400 2600 2806 3112 3318 3524 3730 5460 5920 6380 6820 7280 7860 5460 5920 6380 6820 7280 7860
M固 2400 1600 2800 3100 3300 3700 2900 3006 3312 3518 3724 3930 5860 6320 6780 7220 7680 8266 5860 6320 6780 7220 7680 8266
